Dometic ventilateur du condensateur, par Fans-tech remplace Ebmpapst R2E220-RA-8-01 pour Freshjet FJ1700 et FJ2200 de Dometic

Description

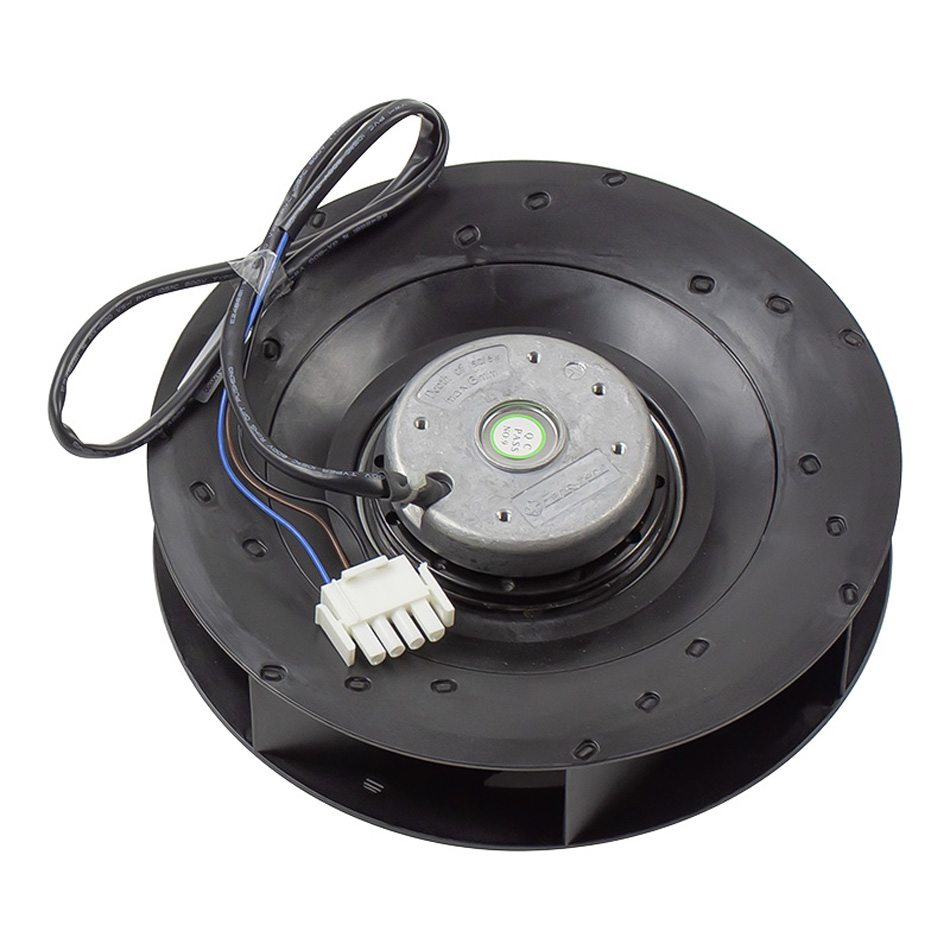

Ventilateur pour Freshjet FJ1700 et FJ2200 par Dometic

Le nouveau ventilateur Fans-tech remplace le ventilateur Ebmpapst R2E220-RA-8-01

(ref Parts 386720018 ou 4450001690 remplacer par 4450017344)

Diametre 22 cm,  poids 1,65 kg,  Vitesse de rotation 2370/2450 tours par minutes  2pF/450V  FANS-TECH

Fonctionne en 230V 50/60Hz  75/95W

Réf: EW326

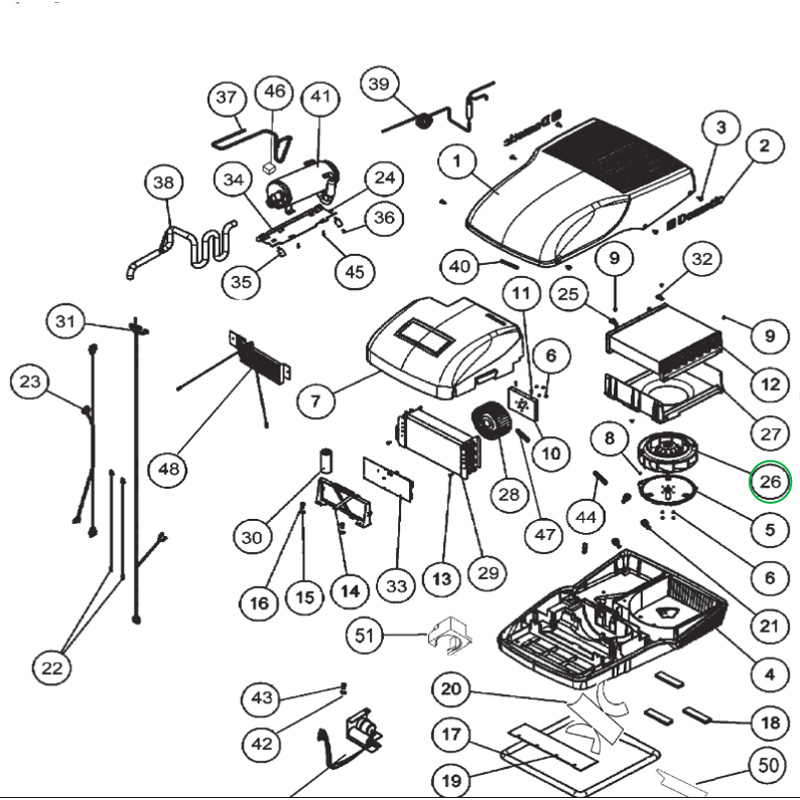

repère n°26 sur la vue éclatée.

Diamètres : 22 cm

• Sept pales de rotor, incurvées vers l’arrière, entrée unique

• Avec contrôleur de température à commutation interne comme protection du moteur

• Matériau des pales en plastique noir.

Vidéo expliquant la méthodologie et les étapes pour changer le ventillateur du condensateur des Feshjeets ou FJ1700, FJ2200

[youtube https://www.youtube.com/watch?v=NfCkhU8lyBg?version=3&rel=1&showsearch=0&showinfo=1&iv_load_policy=1&fs=1&hl=fr-FR&autohide=2&wmode=transparent&w=1020&h=574]
pour les Freshjets suivantes :

• FJ1700

• FJ1700AM
• FJ1700EIR
• FJ2200
• FJ2200AM
• FJ2200EIR
• FJ2200OE
• FJ2200SLSR
• FJ2200T

pièce d’origine constructeur

(ref Dometic Parts 4450001690 qui a été remplacé par 4450017344)

compatible pour les appareils ayant les numéro de produits :

Produit nº     Nom du produit
958500872 Autre

936002384 FJ1700

936001834 FJ1700

936002888 FJ1700

936002886 FJ1700

936000110 FJ1700

958500126 FJ1700

936001815 FJ1700AM

936000789 FJ1700AM

936000793 FJ1700eIR

958500871 FJ1700eIR

936001814 FJ1700eIR

958500127 FJ1700eIR

936001835 FJ2200

936002048 FJ2200

936002049 FJ2200

936002050 FJ2200

936002052 FJ2200

936002892 FJ2200

958500119 FJ2200

936000694 FJ2200

958500870 FJ2200

958500118 FJ2200

936003134 FJ2200

936003135 FJ2200

936002889 FJ2200AM

936001817 FJ2200AM

936000788 FJ2200AM

936002891 FJ2200eIR

936001819 FJ2200eIR

936000787 FJ2200eIR

958500869 FJ2200eIR

936002890 FJ2200OE

958500868 FJ2200OE

936000786 FJ2200OE

936001818 FJ2200OE

936000695 FJ2200SLSR

936001207 FJ2200T

936001820 FJ2200T









caractéristique techniques :

Nom : Ventilateur radial
Modèle : Roulement à billes
Nombre de pôles 4
Approbation UL classe A
Température max. 50 °C

Les dimensions :
Longueur 220 mm
Performances du système de ventilation 885 m³/h
Largeur 220 mm
Hauteur 71 mm

Valeurs électriques :
Tension CA 230 avec  50/60Hz
Performance 75/95 W

Performances :
Vitesse de rotation  2370/2450 tr/min
classe de protection IP44

Spécifications du fabricant :
Fabricant : Fans-tech
Numéro d’usine SG220A 1-AGT- 24

Poids du paquet 1,272 kg
respecte la normes RoHS

Réf: EW326
